Cầu trục dầm đôi: Cấu tạo và đặc điểm ĐẦY ĐỦ nhất

Cầu trục dầm đôi là thiết bị nâng hạ công nghiệp được ưa chuộng sử dụng trong các nhà xưởng có quy mô vừa và lớn của Việt Nam hiện nay. Vậy thiết bị này có cấu tạo và đặc điểm như nào?

1. Cấu tạo của cầu trục dầm đôi

Cầu trục dầm đôi hay còn gọi là cầu trục dầm kép, cầu trục 2 dầm là thiết bị nâng hạ công nghiệp có khả năng nâng hạ tải trọng lớn. Cấu tạo gồm các bộ phận chính sau:

- Dầm chính của cầu trục dầm đôi: thiết kế dạng hộp, gồm 2 dầm chính liên kết với cơ cấu di chuyển bằng liên kết cứng dạng gối.

- Pa lăng nâng hạ dầm đôi: là cơ cấu chính của cầu trục, bao gồm cơ cấu nâng, cơ cấu di chuyển pa lăng kiểu khung kết cấu với bốn bánh xe di chuyển.Khi mua pa lăng dầm đôi cần chú ý đến các thông số kỹ thuật như: tốc độ nâng hạ, tốc độ di chuyển, chiều cao nâng hạ, tải trọng nâng hạ,...

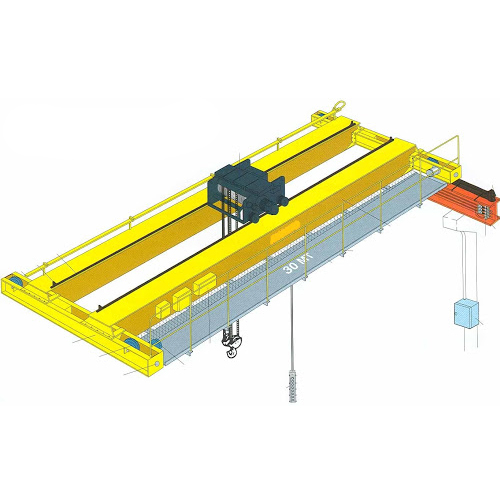

Cầu trục dầm đôi: Cấu tạo và đặc điểm ĐẦY ĐỦ nhất

==> Xem thêm: Mẹo hay lắp đặt cầu trục tiết kiệm chi phí không phải ai cũng biết


- Cơ cấu di chuyển cầu trục hay còn gọi là dầm biên: là hệ khung, hộp bánh xe đồng bộ với động cơ giảm tốc giữ vai trò di chuyển cầu trục dầm đôi.

- Hệ cấp điện pa lăng (hệ điện ngang): được thiết kế kiểu sâu đo, cáp dẹp treo bên dưới profile với hệ con chạy, tay lấy điện đồng bộ.

- Hệ cấp điện cầu trục (hệ điện dọc):

- Tủ điện điều khiển cầu trục dầm đôi: thường được bố trí dọc theo dầm chính hoặc bên trên sàn thao tác hoặc treo bên cạnh hộp dầm biên tùy vào thiết kế cầu trục.


==> Xem thêm: Tổng quan về cầu trục dầm đơn CHI TIẾT nhất


2. Nguyên lý hoạt động của cầu trục dầm đôi

- Hai đầu của dầm chính liên kết cứng với các dầm cuối theo phương thẳng đứng và nằm ngang. Tại dầm cuối có lắp bánh xe di chuyển chạy trên hai thanh ray đặt dọc theo sàn nhà xưởng trên các vai cột. Theo phương nằm ngang thì khoảng cách tại tâm các ray là khẩu độ cầu trục.

-Palang chạy dọc theo các đường ray trên dầm chính, chúng di chuyển nhờ cơ cấu nâng. Tùy vào công dụng của cầu trục mà đặt 1 hoặc 2 cơ cấu nâng trên palang. Nếu có 2 cơ cấu nâng thì cơ cấu nâng chính có tải trọng lớn, cơ cấu nâng phụ tương ứng có tải trọng tâm nhỏ hơn.

- Cơ cấu di chuyển được đặt trên kết cấu dầm cầu. Động cơ của các cơ cấu này lấy nguồn điện thông qua đường điện chạy dọc theo nhà xưởng và sàn đứng dùng để phục vụ cho việc kiểm tra bảo trì nguồn điện này.

- Cáp điện dùng để cấp điện cho các động cơ đặt trên palang bằng cách treo lên, trên phần kết cấu thép của cầu trục có thêm phần sàn đứng với lan can tiện cho việc đi lại kiểm tra bảo dưỡng.

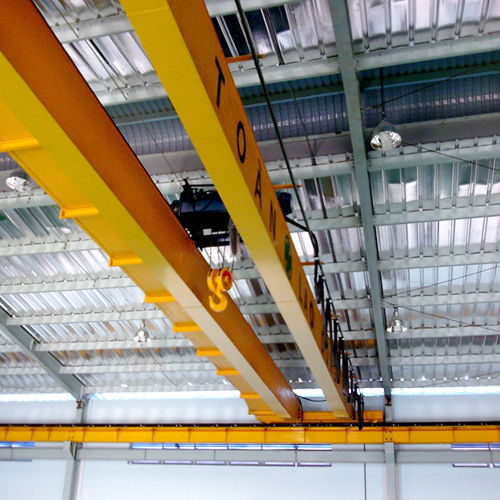

Cầu trục dầm đôi: Cấu tạo và đặc điểm ĐẦY ĐỦ nhất

==> Xem thêm: Hướng dẫn vận hành cầu trục an toàn đơn giản


3. Đặc điểm của cầu trục dầm đôi

- Cầu trục dầm đôi có khả năng nâng hạ tải trọng lớn từ 2 đến 100 tấn, đáp ứng nhiều nhu cầu sử dụng của hầu hết người tiêu dùng.

- Được thiết kế vững chắc, hoạt động ổn định mang lại hiệu suất làm việc cao.

- Tuy nhiên, cầu trục dầm đôi cũng có điểm hạn chế là dễ xảy ra xô lệch dầm khi di chuyển do lực cản 2 bên ray không đều.

- Chi phí lắp đặt cầu trục dầm đôi cao hơn cầu trục dầm đơn.

- Cầu trục dầm đôi được ưa chuộng sử dụng để nâng, vận chuyển vật nặng trong các nhà máy sản xuất: nhiệt điện, gang thép,...


==> Xem thêm: https://lachonggroup.com.vn/pa-lang-cap-dien


Trên đây là toàn bộ thông tin cấu tạo, nguyên lý hoạt động và đặc điểm của cầu trục dầm đôi mà chúng tôi muốn gưi đến bạn. Hy vọng thông tin này giúp bạn hiểu rõ hơn về thiết bị này. Chúc bạn một ngày làm việc hiệu quả!


Theo Thanh Lâm
